RXFPB-22-11A

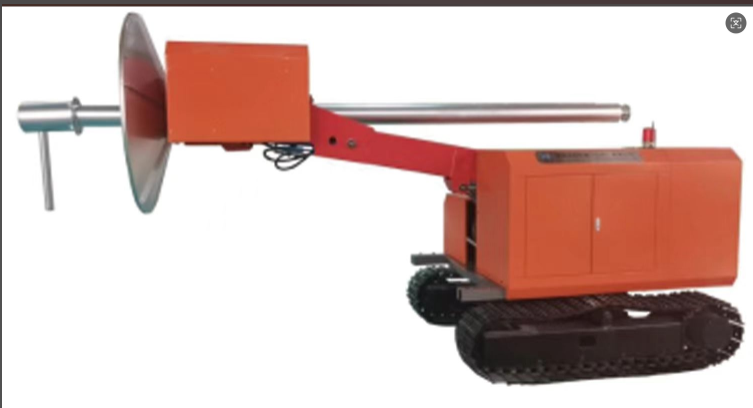

喷补机械手RXFPB-22-11A由液压系统/车载驱动系统/喷枪伸缩及旋转系统组成。所有系统都装在以电力驱动为载体的移动式升降车上。根据不同喷补要求，喷枪长度可以伸缩作业。伸缩范围6米到12米，喷枪可以在+/-180°旋转，对于喷补工作面远距离小于8米的钢包可以选做360°旋转方式。可以手动遥控任意角度做局部喷补，也可以自动旋转喷补整个环形侵蚀面。

喷补机械手位于待修钢包前端，到达合适位置后，喷补机械手与喷补机连接，开始喷补作业。操作人员在隔热罩后方通过遥控器操作。先调整喷枪高度，使喷枪头位于钢包中心，然后伸缩喷枪，使枪头位于喷补位置。喷枪的伸缩和旋转由液压系统驱动。

为了保证喷枪在高温环境能正常工作，对喷枪采用风冷或水冷方式进行降温保护，水泵及水箱均由设备自备，水量可以通过调节阀门控制水量。使用该机械手，有效缩短维修时间，使喷补效率显著提高，避免人为因素造成的喷补不均匀，使受损面更好的得到维护，从而提高钢包使用寿命。同时极大地减轻工人的劳动强度，降低作业风险，从而为企业创造更好的效益。

移动式喷补机械手参数:

型号RXFPB-22-11A车辆宽度

1900mm车辆总长度

7900mm

重量          4.9吨

喷补工作量              1.5-4吨/小时

装卸方式                5吨叉车

运行驱动方式

电动总功率                  25KW

转弯半径               5500mm

工作驱动               液压

冷却方式               水冷

行走速度               22千米/小时

喷枪旋转角度           +/-180°喷枪

倾斜角度           +/-25°

车体水平旋转角度       +/-90°

内枪长度               6500mm

外枪长度               5000mm

喷枪头直径             50mm

液压系统压力           12MP

水泵可调流量           11-16升/分钟

液压油箱               120升

水箱                 400升

车辆爬坡度           30°

电源电压             380V
